Механические соединения арматуры ConCon предназначены для стыковки арматурных стержней при армировании железобетонных конструкций по безотходной технологии, использовать взамен сварки или нахлестки, а так же в случаях, когда соединения внахлестку или сварные не допускаются нормативными документами или не применяются по конструктивным соображениям.
Среди достоинств данной технологии:
- отлично подходит для соединения арматуры А400, А500 и А600.
- есть официальные заключения о возможности применения нашего оборудования при температурах до -60 градусов. То есть — по всей территории РФ и СНГ!
В зависимости от конструкции соединения различают следующие типы соединений:
- Стандартные применяются в случаях, когда при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.
- Переходные. Применяются для соединения стержней разных диаметров, когда при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.
- Позиционные без контргайки и контргайкой. Позиционные соединения без контргайки применяются, когда при монтаже арматуры на стройплощадке вращение стержней затруднено, например, из-за их большой длины, но не невозможно. Позиционные соединения с контргайкой применяются, когда при монтаже арматуры на стройплощадке ни один из соединяемых стержней не может свободно вращаться.
- Свариваемые. Применяются для присоединения арматурных стержней к стальным конструкциям.
Рис. 1. Стандартное муфтовое соединение ConCon А12
Геометрические параметры, вес, усилие затяжки и маркировка муфт А12 приведены в таблице 1.
Таблица 1.
Диаметр соединяемых стержней, d, мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
Наружный диаметр муфты, А, мм | 17 | 22 | 22 | 27 | 27 | 33 | 33 | 37 | 42 | 46 | 55 |
Длина муфты, В, мм | 49 | 55 | 61 | 71 | 88 | 91 | 96 | 101 | 107 | 121 | 138 |
Длина нарезки, D, мм | 18 | 21 | 24 | 29 | 36 | 38 | 41 | 43 | 46 | 53 | 58 |
Вес муфты, кг | 0,06 | 0,13 | 0,13 | 0,24 | 0,27 | 0,36 | 0,40 | 0,46 | 0,61 | 0,78 | 1,13 |
Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |

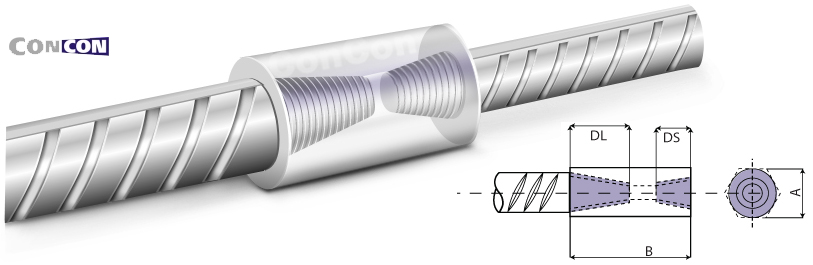

Рис. 2. Переходное муфтовое соединение ConCon R11
Геометрические параметры, вес, усилие затяжки и маркировка муфт R11 приведены в таблице 2.
Таблица 2.
Диаметр соединяемых стержней, d,/d2 мм | 12/ 16 | 14/ 16 | 16/ 20 | 20/ 22 | 20/ 25 | 20/ 28 | 22/ 25 | 25/ 28 | 25/ 32 | 28/ 32 | 32/ 36 | 32/ 40 |
Наружный диаметр муфты, А мм | 22 | 22 | 27 | 33 | 33 | 37 | 33 | 37 | 41 | 41 | 46 | 52 |
Длина муфты, В, мм | 61 | 61 | 88 | 91 | 96 | 101 | 96 | 101 | 107 | 107 | 121 | 131 |
Длина нарезки, DL, мм | 24 | 24 | 36 | 38 | 41 | 43 | 41 | 43 | 46 | 46 | 53 | 58 |
Длина нарезки, DS, мм | 18 | 21 | 24 | 36 | 36 | 36 | 38 | 41 | 41 | 43 | 42 | 46 |
Вес муфты, кг | 0,14 | 0,13 | 0,30 | 0,44 | 0,41 | 0,55 | 0,40 | 0,50 | 0,66 | 0,62 | 0,80 | 1,41 |
Усилие затяжки, Нм | 40/ 120 | 80/ 120 | 120/ 180 | 180/ 220 | 180/ 270 | 180/ 270 | 220/ 270 | 270/ 270 | 270/ 300 | 270/ 300 | 300/ 300 | 300/ 350 |
Рис. 3. Позиционное муфтовое соединение типа Р13
Геометрические параметры, вес, усилие затяжки и маркировка муфт Р13 приведены в таблице 3.
Таблица 3.
Диаметр соединяемых стержней, d, мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
Наружный диаметр муфты A, мм | 22 | 27 | 27 | 33 | 33 | 41 | 41 | 46 | 52 | 58 | 64 |
Длина муфты, B, мм | 77 | 80 | 88 | 93 | 112 | 116 | 127 | 137 | 144 | 158 | 179 |
Размер ввернутой полумуфты, Fc, мм | 42 | 45 | 48 | 53 | 63 | 66 | 68 | 70 | 79 | 85 | 91 |
Размер вывернутой полумуфты, MaxF0, мм | 85 | 88 | 93 | 98 | 116 | 124 | 128 | 135 | 144 | 158 | 172 |
Длина нарезки, D, мм | 18 | 21 | 24 | 29 | 36 | 38 | 41 | 43 | 46 | 53 | 58 |
Вес муфты, кг | 0,29 | 0,45 | 0,50 | 0,74 | 0,87 | 1,21 | 1,31 | 1,74 | 2,38 | 3,69 | 4,34 |
Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
Рис. 4. Сварное муфтовое соединение типа С12
Геометрические параметры, вес, усилие затяжки и маркировка муфт С12 приведены в таблице 4.
Таблица 4.
Диаметр соединяемых стержней, d, мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
Наружный диаметр муфты A, мм | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 40 | 50 | 60 | 60 |
Длина муфты, B, мм | 30 | 35 | 40 | 45 | 50 | 55 | 55 | 55 | 60 | 65 | 75 |
Диаметр G, мм | 12 | 13 | 15 | 16 | 17 | 18 | 21 | 24 | 28 | 31 | 34 |
Длина нарезки, D. мм | 18 | 21 | 24 | 29 | 36 | 38 | 41 | 43 | 46 | 53 | 58 |
Вес муфты, кг | 0,05 | 0,09 | 0,09 | 0,16 | 0,17 | 0,35 | 0,32 | 0,29 | 0,52 | 0,83 | 0,92 |
Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
Рис. 5. Концевые анкера типа D14
Геометрические параметры, вес, усилие затяжки и маркировка муфт D14 приведены в таблице 5.
Таблица 5.
Диаметр соединяемых стержней, d, мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
Наружный диаметр муфты А, мм | 41 | 46 | 52 | 64 | 64 | 75 | 80 | 90 | 110 | 120 | 130 |
Длина муфты, В, мм | 23 | 26 | 29 | 34 | 41 | 44 | 46 | 48 | 52 | 58 | 64 |
Диаметр проточки F, мм | — | — | — | — | — | — | — | 80 | 80 | 80 | 80 |
Длина проточки E, мм | — | — | — | — | — | — | — | 25 | 25 | 25 | 30 |
Вес муфты, кг | 0,22 | 0,31 | 0,45 | 0,80 | 0,95 | 1,40 | 1,66 | 1,94 | 2,73 | 3,52 | 4,18 |
Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
Рис. 6. Концевые анкера типа D16
Геометрические параметры, вес, усилие затяжки и маркировка муфт D16 приведены в таблице 6
Таблица 6.
Диаметр соединяемых стержней, d, мм | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 |
Наружный диаметр муфты A, мм | 35 | 35 | 35 | 40 | 40 | 45 | 55 | 55 | 75 | 75 | 95 |
Длина муфты, B, мм | 19 | 21 | 24 | 29 | 36 | 38 | 41 | 43 | 46 | 53 | 58 |
Диаметр проточки, F, мм | — | — | — | — | — | — | — | — | — | — | 20 |
Длина проточки, E, мм | — | — | — | — | — | — | — | — | — | — | 80 |
Вес муфты, кг | 0,13 | 0,15 | 0,17 | 0,25 | 0,29 | 0,39 | 0,65 | 0,66 | 1,38 | 1,50 | 2,29 |
Усилие затяжки, Нм | 40 | 80 | 120 | 150 | 180 | 220 | 270 | 270 | 300 | 300 | 350 |
